Датчики-реле контроля пламени ионизационные ДПЗ

НАЗНАЧЕНИЕ

Датчики-реле контроля пламени ионизационные типа ДПЗ-01А, ДПЗ-71DIN предназначены для индикации наличия или отсутствия пламени горелок и выдачи сигнала для систем автоматики промышленного энергетического оборудования.

ОСНОВНЫЕ МОДИФИКАЦИИ

ДПЗ-01А/24, ДПЗ-01А/24К
ДПЗ-01А/220, ДПЗ-01А/220К

ДПЗ-71DIN

Фото датчика ДПЗ-01А/220
Фото датчика ДПЗ-71DIN
Эскиз датчика ДПЗ-01А

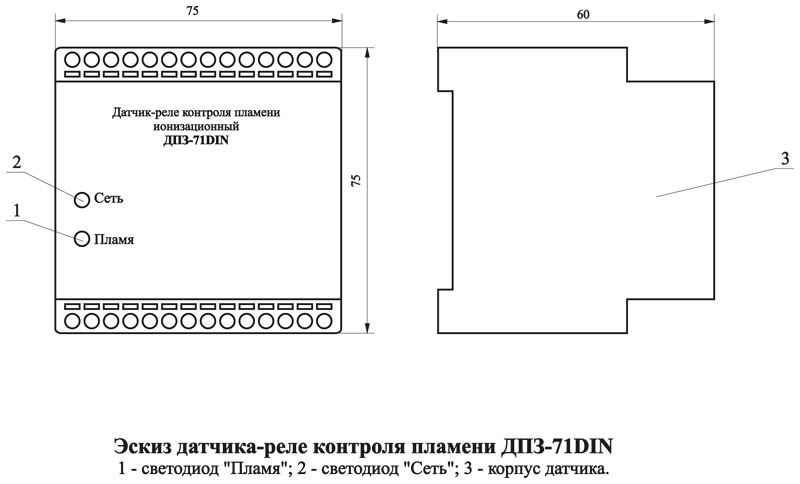

Эскиз датчика ДПЗ-71DIN
Схема подключения датчиков ДПЗ-01А
Схема подключения датчиков ДПЗ-71DIN



- ДПЗ-01А/24, ДПЗ-01А/220 - вид присоединения - разъем типа 2РМ22;
- ДПЗ-01А/24К, ДПЗ-01А/220К -вид присоединения - клеммная колодка;
- ДПЗ-71DIN - предназначен для установки в щиты управления на 35 мм DIN-рейку, выпускается в корпусе из ударопрочной термопластмассы, подключение проводов осуществляется с помощью винтовых клеммников, установленных  внутри корпуса;

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

Параметр

Значение

Напряжение питания:
- ДПЗ-01А/24(К),
- ДПЗ-01А/220(К), ДПЗ-71DIN


=24+10%/-15%В, 24+10%/-15%В, 50Гц
~ 220+10%/-15%В, 50Гц

Потребляемая мощность:
- ДПЗ-01А,
- ДПЗ-71DIN


не более 2,5 Вт,
не более 5 Вт

Выходной сигнал

  две группы контактов реле

Коммутируемое напряжение, ток

не более 220 В, 1 А

Коммутируемая мощность:
- ДПЗ-01А/24(К), ДПЗ-01А/220(К)
- ДПЗ-71DIN



не более 100 Вт, 70ВА
не более 200 Вт, 200 ВА

Время срабатывания

не более 2 с

Исполнение по ГОСТ 14254:
- ДПЗ-01А,
- ДПЗ-71DIN


IP65
IP20

Температура окружающей среды

от -40°С до +60°С

Регулировка чувствительности:
- ДПЗ-01А,
- ДПЗ-71DIN


да
нет

Вес:
- ДПЗ-01А,
- ДПЗ-71DIN


0,5 кг
0,35 кг

ПРИМЕР ЗАКАЗА

Ионизационный датчик-реле контроля пламени ДПЗ-01А/220.
Ионизационный датчик-реле контроля пламени ДПЗ-71DIN.
