Форсунки механические типа ТФ
НАЗНАЧЕНИЕ
ТФ-А1, ТФ-А2, предназначены для в работы в жидкотопливных горелках.
ОСНОВНЫЕ МОДИФИКАЦИИ
|

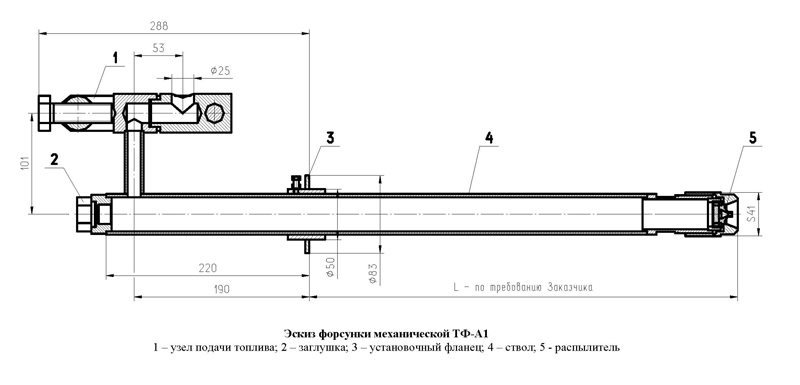

ТФ-А1 |

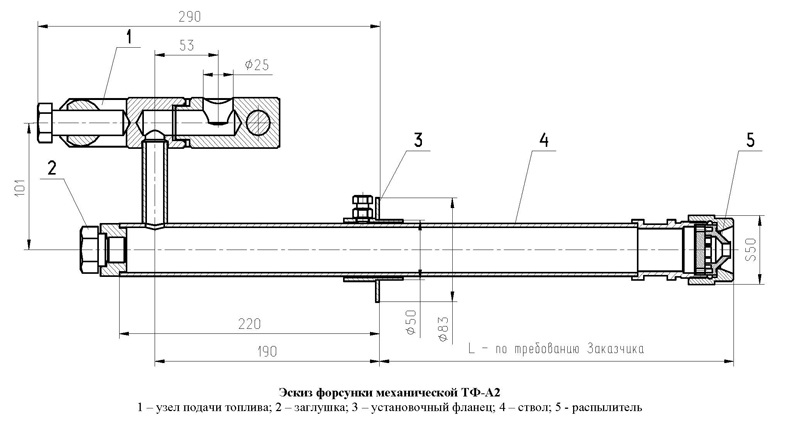

ТФ-А2 |
||
|
|
||
|
|||
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
Вид топлива: дизельное топливо по ГОСТ Р 52368-2005, печное топливо по ТУ-38-101-656-76, нефть, мазут топочный и флотский по ГОСТ 10585-76.
Параметр |
ТФ-А1 |
ТФ-А2 |
Расход жидкого топлива, кг/ч: |
||
- мазут, |
100,0...2450,0 | 2500,0...10000,0 |
- дизельное топливо, |
||
- печное топливо |
||
Давление подачи топлива, ати: |
||
-мазут, |
20,0 | 20,0 |
- дизельное топливо, |
5,0...25,0 | 5,0...25,0 |
-печное топливо |
5,0...25,0 | 5,0...25,0 |
Длина форсунки от установочного фланца до среза сопла распылителя |
по требованию Заказчика | |
Угол факела распыла* |
80° | |
Коэффициент регулирования: |
||
- для мазута, |
по расходу 1,5, по давлению 2,25 (при min давлении 6,0 атм) | |
- для дизельного топлива |
по расходу 3, по давлению 9 (при min давлении 2,0 атм) | |
Вязкость топлива, м2/сек (30ВУ) |
£ 20 * 10-6 | |
* - иной угол распыла по специальному заказу.
ООО "Общемаш" изготовит форсунки типа ТФ с расходными характеристиками в соответствии с Вашими техническими требованиями. Для заказа необходимо указать расход жидкого топлива (кг/ч), давление подачи топлива (ати) и длину ствола форсунки от установочного фланца до среза сопла распылителя (мм).
СТРУКТУРА ОБОЗНАЧЕНИЯ
АА-ВВ-GX-P-L, где
AA-BB - тип форсунки.
G - расход жидкого топлива, кг/час.
X - вид жидкого топлива ( M - мазут по ГОСТ 10585, ДТ - дизельное топливо по ГОСТ 305, ПТ - печное топливо по ТУ-38-101-656-76, Н - нефть по ГОСТ 10585).
P - давление подачи жидкого топлива, ати
L - длина форсунки, мм
ПРИМЕР ЗАКАЗА
Форсунка механическая ТФ-А1-1000М-20-1400, где расход мазута 1000 кг/ч, давление подачи мазута 20 ати и длина ствола форсунки от установочного фланца до среза сопла распылителя 1400 мм.
