Форсунки плоскофакельные

НАЗНАЧЕНИЕ

Форсунки плоскофакельные (веерные) предназначены для распыливания воды и технических жидкостей в системах доувлажнения и кондиционирования.

ОПРОСНЫЙ ЛИСТ   Скачать

ОСНОВНЫЕ МОДИФИКАЦИИ

V-50-1...V-50-13

V-70-1...V-70-14

V-90-1...V-90-13

V-110-1...V-110-5

V-50-14...V-50-16

V-70-15...V-70-18

V-90-14...V-90-19

V-110-6,V-110-7

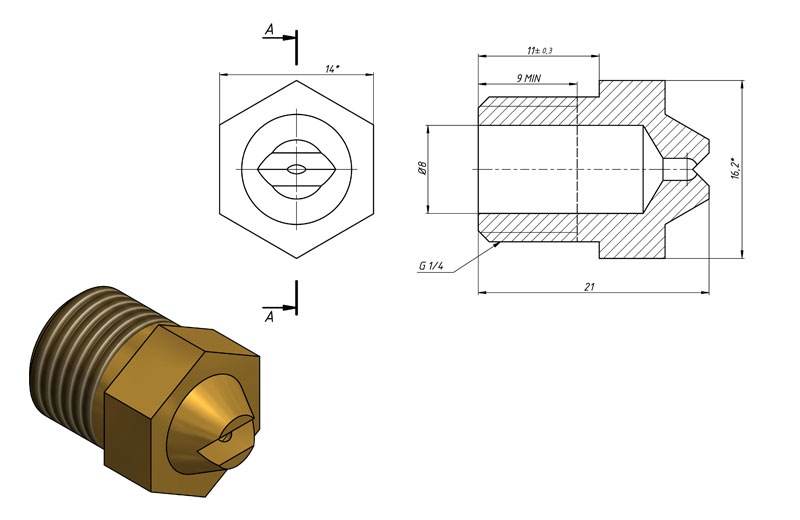

Эскиз форсунки V
Эскиз форсунки V



В661А/04

В661А/08






В726

В680

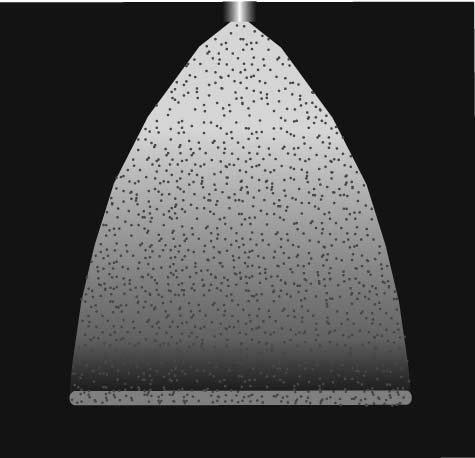

Факел вид сверху
Эскиз форсунки В726

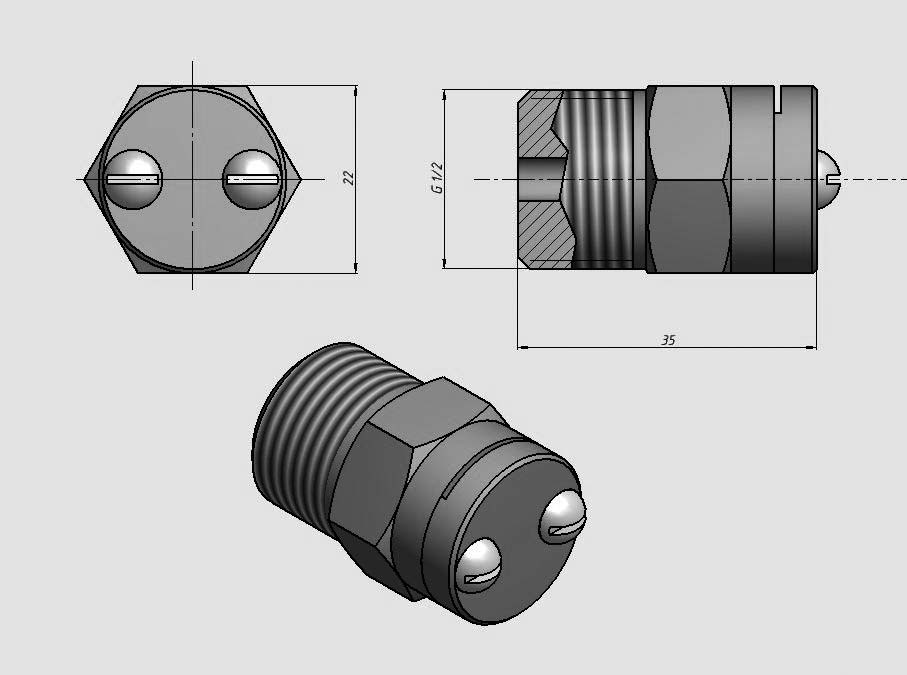

Эскиз форсунки В680
Факел форсунок В632 и В633

Пневмогидросхема форсунки В726




ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ ФОРСУНОК V-50, V-70, V-90 и V-110

Материал форсунки - латунь ЛС-63.

Тип форсунки

Угол факела распыла при давлении P, град

Расход через одну форсунку при давлении, кг/час

1 ати

3 ати

10 ати

1 ати

3 ати

10 ати

V-50-1

24 40 48 45 77 141

V-50-2

30 45 54 57 98 179

V-50-3

29 41 48 91 158 289

V-50-4

33 45 52 109 189 345

V-50-5

37 49 56 127 220 402

V-50-6

32 42 48 155 268 490

V-50-7

37 47 53 190 329 601

V-50-8

41 51 57 226 392 715

V-50-9



37 44 49 349 604 1102

V-50-10

42 50 54 435 756 1380

V-50-11



39 46 49 583 1009 1842

V-50-12

44 51 55 714 1237 2258

V-50-13

40 46 49 883 1530 2794

V-50-14



46 51 55 1102 1909 3485

V-50-15



42 47 50 1311 2270 4145

V-50-16



47 52 55 1574 2725 4976



Тип форсунки

Угол факела распыла при давлении P, град

Расход через одну форсунку при давлении, кг/час

1 ати

3 ати

10 ати

1 ати

3 ати

10 ати

V-70-1

35 64 78 25 43 75

V-70-2

40 58 68 34 59 108

V-70-3

46 59 69 45 77 141

V-70-4

53 65 74 54 93 171

V-70-5

47 60 70 67 116 212

V-70-6

49 59 68 88 152 278

V-70-7

50 61 71 110 191 349

V-70-8

48 58 67 137 237 433

V-70-9



55 65 73 172 298 544

V-70-10

50 60 69 210 363 663

V-70-11



50 59 67 278 482 880

V-70-12

59 65 73 342 593 1082

V-70-13

51 59 68 441 765 1395

V-70-14



57 65 73 536 928 1694

V-70-15



51 59 68 648 1123 2049

V-50-16



57 66 74 803 1391 2540

V-50-17

 54 62 70  962 1666 3042

V-50-18

 58 66 74  1125 1948 3557



Тип форсунки

Угол факела распыла при давлении P, град

Расход через одну форсунку при давлении, кг/час

1 ати

3 ати

10 ати

1 ати

3 ати

10 ати

V-90-1

60 79 90 31 54 99

V-90-2

62 77 87 54 93 170

V-90-3

72 84 93 66 114 209

V-90-4

66 79 89 86 148 271

V-90-5

68 79 88 111 193 352

V-90-6

76 86 95 136 236 431

V-90-7

68 78 87 176 303 553

V-90-8

76 85 94 215 372 679

V-90-9



73 84 93 264 457 835

V-90-10

71 80 89 343 595 1086

V-90-11



77 86 95 409 708 1293

V-90-12

71 80 89 560 969 1770

V-90-13

77 86 95 673 1166 2129

V-90-14



71 80 89 828 1434 2618

V-90-15



78 86 95 1002 1736 3169

V-90-16



74 83 91 1229 2128 3885

V-90-17

 75 83 91 1508 2611 4767

V-90-18

72 80 88  1842 3191 5826

V-90-19

 78 85 94  2236 3873 7071



Тип форсунки

Угол факела распыла при давлении P, град

Расход через одну форсунку при давлении, кг/час

1 ати

3 ати

10 ати

1 ати

3 ати

10 ати

V-110-1

84 98 109 43 75 136

V-110-2

87 99 109 80 139 253

V-110-3

88 100 109 128 221 403

V-110-4

91 101 111 254 440 804

V-110-5

91 101 110 382 661 1207

V-110-6

91 101 110 557 964 1761

V-110-7

91 101 110 764 1324 2417

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ ФОРСУНКИ В661А

Материал форсунки - латунь ЛС-63.

Тип форсунки

Угол факела распыла при давлении P, град

Расход через одну форсунку при давлении, кг/час

1 ати

3 ати

5 ати

10 ати

1 ати

3 ати

5 ати

10 ати

Угол факела распыла 450...500

В661А/0425

47 51 51 51 480 801 1020 1414

Угол факела распыла 600...800

В661А/0416

76 82 82 82 325 540 692 972

В661А/0420

68 63 63 68 412 689 882 1237

Угол факела распыла 850...1000

В661А/0412

103 103 103 103 288 425 545 766

В661А/0825

98 101 103 103 1086 1735 2230 3100

Угол факела распыла 1100...1400

В661А/0402

125 130 138 140 42,5 73 93 120

В661А/0404

120 128 132 132 85 143 182 252

В661А/0405

120 124 126 130 112 187 239 330

В661А/0406

111 120 120 126 132 217 273 380

В661А/0408

113 116 116 116 172 283 380 500

В661А/0410

 100 110 110 115 210 346 449 628

В661А/0806

 126 134 136 136 272 456 585 820

В661А/0808

 130 133 136 138 373 615 775 1102

В661А/0810

132 133 136 137 443 735 925 1311

В661А/0816

113 116 120 120 695 1155 1460 2077

В661А/0820

107 115 121 130 855 1430 1800 2500



ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ ФОРСУНКИ В726

Параметр

Значение

Давление подачи жидкости

0,5...3,0 ати

Давление подачи воздуха

1,0...4,0 ати

Расход жидкости

2,0...80,0 кг/ч

Угол факела распыла

100°

Материал форсунки

латунь ЛС63**

Присоединительный размер

жидкость - G 1/4
воздух - G 1/4

* -  допустимый расход зависит от угла раскрытия факела и давления подачи жидкости,
** - по требованию Заказчика материал форсунки может быть изменен на сталь 08Х18Н (или аналог).

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ ФОРСУНКИ В680

Параметр

Значение

Давление подачи жидкости

0,5...10,0 ати

Расход жидкости

30,0...1000,0 л/ч*

Угол факела распыла

по требованию Заказчика от 30° до 120°

Материал форсунки

латунь ЛС63**

Присоединительный размер

G 1/2

* -  допустимый расход зависит от угла раскрытия факела и давления подачи жидкости,
** - по требованию Заказчика материал форсунки может быть изменен на сталь 08Х18Н (или аналог).

ПРИМЕР ЗАКАЗА

Форсунка В661А/0402.

ООО "Общемаш" имеет возможность изготовить форсунки плоскофакельные (веерные) с трубопроводами подвода жидкости и воздуха выполненными из нержавеющей стали. Форма и длина трубопроводов может быть изготовлена по требованию Заказчика.



Фото форсунок с трубопроводом
