Горелки запальные газовые ЭИВ-01-НН

НАЗНАЧЕНИЕ

Горелки запальные типа ЭИВ-01-НН предназначены для розжига горелочных устройств в печах и установках нефтеперерабатывающей отрасли.

ОСНОВНЫЕ МОДИФИКАЦИИ

ЭИВ-01-НН

ЭИВ-01-НН-И

ЭИВ-01-НН-Ф

ЭИВ-01-НН-Д

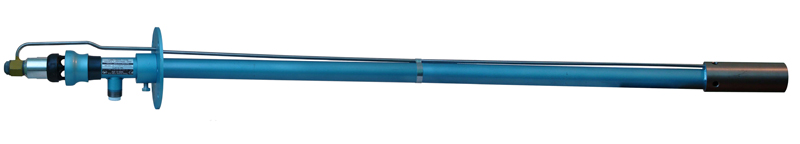

Фото горелки запальной ЭИВ-01-НН

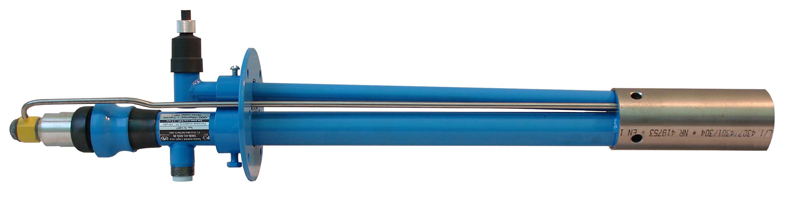

Фото горелки запальной ЭИВ-01-НН-И

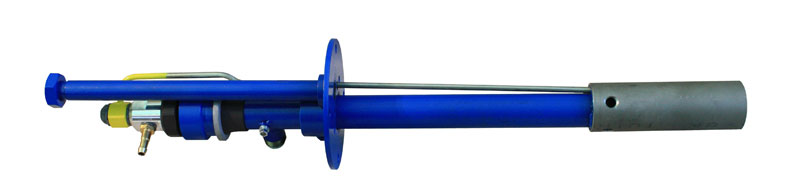

Фото горелки запальной ЭИВ-01-НН-Ф

Фото горелки запальной ЭИВ-01-НН-Д

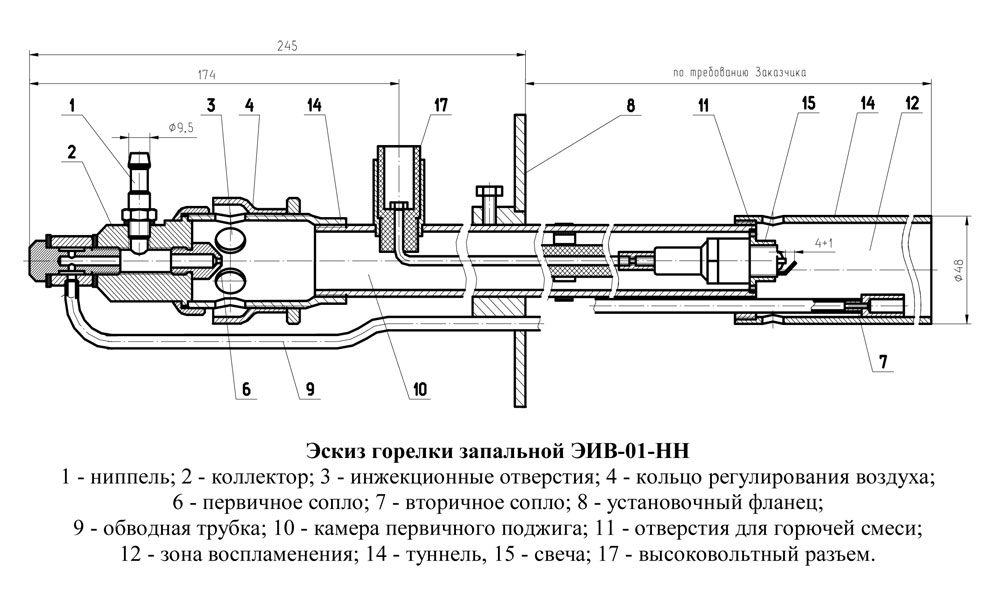

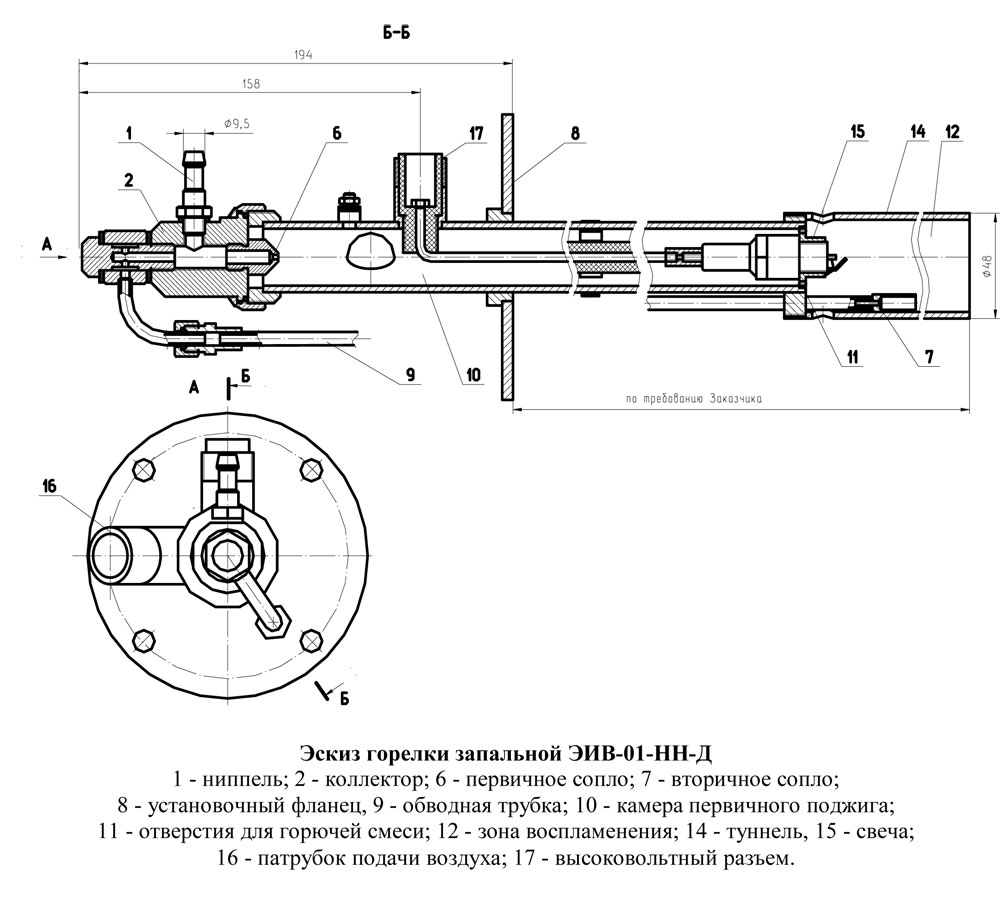

Эскиз горелки запальной ЭИВ-01-НН

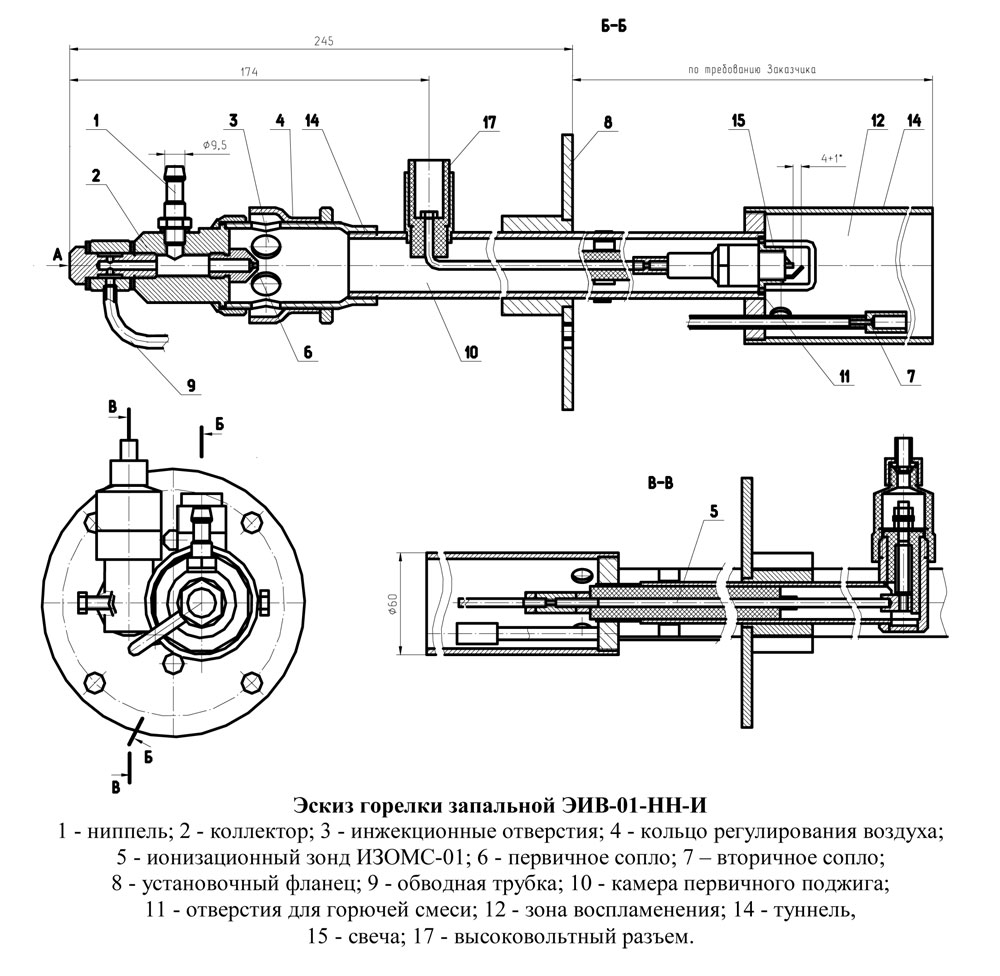

Эскиз горелки запальной ЭИВ-01-НН-И
Эскиз горелки запальной ЭИВ-01-НН-Ф
Эскиз горелки запальной ЭИВ-01-НН-ДФ



ЭИВ-01-НН-ДИ

ЭИВ-01-НН-ДФ

ЭИВ-01-НН-8

ЭИВ-01-НН-8Д

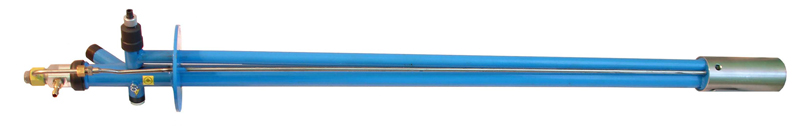

Фото горелки запальной ЭИВ-01-НН-ДИ

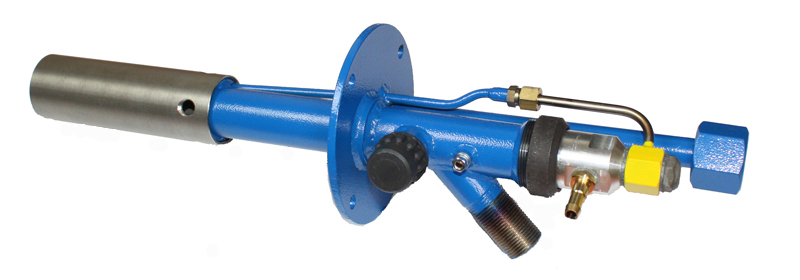

Фото горелки запальной ЭИВ-01-НН-ДФ

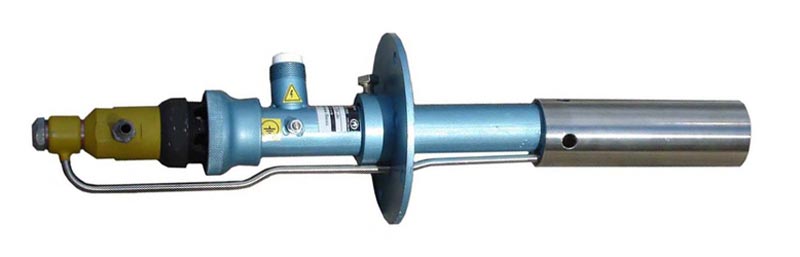

Фото горелки запальной ЭИВ-01-НН-8
Фото горелки запальной ЭИВ-01-НН-8Д

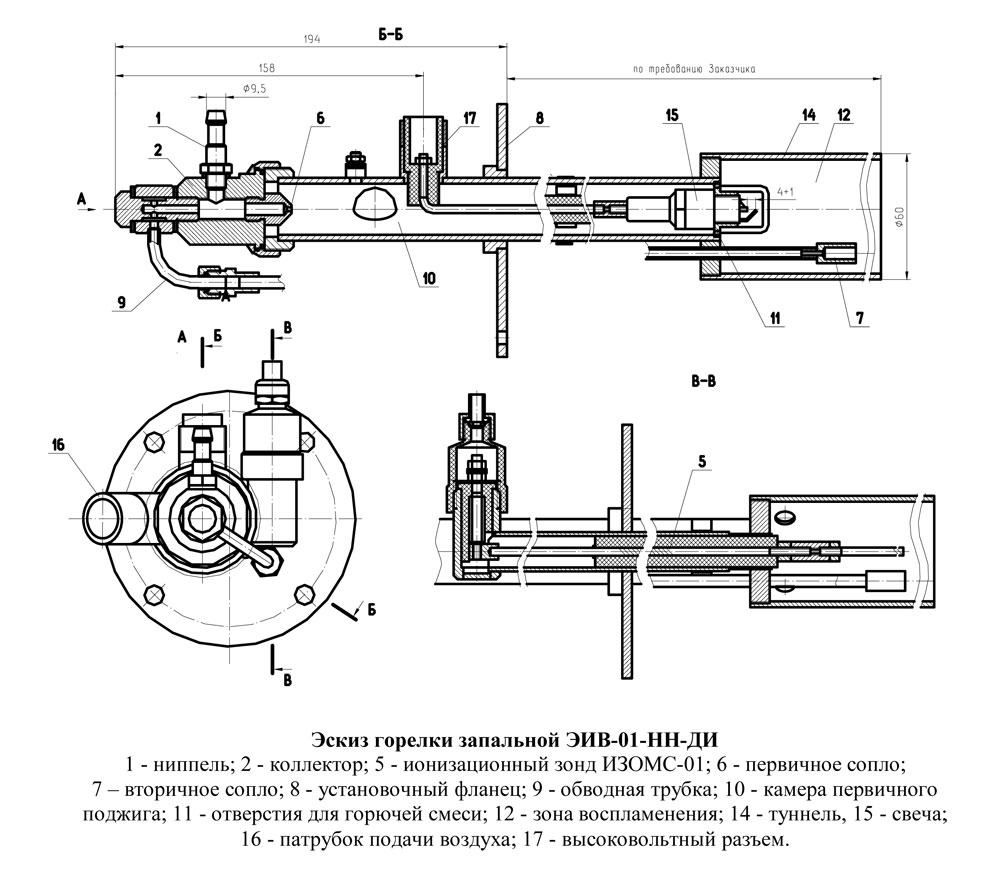

Эскиз горелки запальной ЭИВ-01-НН-ДИ
Эскиз горелки запальной ЭИВ-01-НН-ДФ
Эскиз горелки запальной ЭИВ-01-НН-8
Эскиз горелки запальной ЭИВ-01-НН-8Д

ЭИВ-01-НН предназначена для работы при уравновешенной тяге или при разрежении в топке и не требует специального подвода воздуха;
ЭИВ-01-НН-И предназначена для работы при уравновешенной тяге или при разрежении в топке и не требует специального подвода воздуха, комплектуется встроенным ионизационным зондом;
ЭИВ-01-НН-Ф предназначена для работы при уравновешенной тяге или при разрежении в топке и не требует специального подвода воздуха, комплектуется визирной трубой для установки оптического датчика контроля пламени или визуального контроля;
ЭИВ-01-НН-Д предназначена для работы в топочных агрегатах с наддувом (противодавлением);
ЭИВ-01-НН-ДИ предназначена для работы в топочных агрегатах с наддувом (противодавлением), комплектуется встроенным ионизационным зондом;
ЭИВ-01-НН-ДФ предназначена для работы в топочных агрегатах с наддувом (противодавлением), комплектуется визирной трубой для установки оптического датчика контроля пламени или визуального контроля;
ЭИВ-01-НН-8 предназначена для работы при уравновешенной тяге или при разрежении в топке и не требует специального подвода воздуха. Для розжига и контроля пламени запальной горелки используется один и тот же электрод. Предназначена для работы в комплекте с блоком зажигания и контроля БЗК-01 и источником высокого напряжения ИВН-02Е;
ЭИВ-01-НН-8Д предназначена для работы в топочных агрегатах с наддувом (противодавлением). Для розжига и контроля пламени запальной горелки используется один и тот же электрод. Предназначена для работы в комплекте с блоком зажигания и контроля БЗК-01 и источником высокого напряжения ИВН-02Е.

ПРИМЕР ЗАКАЗА

Горелка запальная ЭИВ-01-НН-500, где "500" - длина горелки от установочного фланца до среза стабилизатора.
Горелка запальная ЭИВ-01-НН-8Д-1000, где "1000" - длина горелки от установочного фланца до среза стабилизатора.

ОСОБЕННОСТИ

Длина ствола запальной горелки от установочного фланца до среза сопла от 0,20 до 5 м. Длина запальной горелки может быть увеличена по согласованию с ООО «Общемаш».
Длина пламени запальных горелок не менее 800 мм.
По специальному заказу поставляется высоковольтный провод длиной до 200 м.

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

Вид топлива: природный газ по ГОСТ 5542, пропан-бутан, водород, сероуглерод, коксовый газ, технологические газы химических и нефтехимических производств.

Параметр

ЭИВ-01-НН

ЭИВ-01-НН-8

ЭИВ-01-НН-И /

ЭИВ-01-НН-Ф

ЭИВ-01-НН-Д

ЭИВ-01-НН-8Д

ЭИВ-01-НН-ДИ /

ЭИВ-01-НН-ДФ

Поперечный размер горелки (min)

48,0 мм 60,0 мм / 48,0 мм 48,0 мм 60,0 мм / 48,0 мм

Диаметр установочной трубы (min)

60,0 мм 70,0 мм / 60,0 мм 60,0 мм 70,0 мм / 60,0 мм

Перепад давления по тракту подачи воздуха

- 50,0...200,0 Па

Давление подачи газа

0,05...1,5 ати

Расход природного газа

1,0...6,7 м3

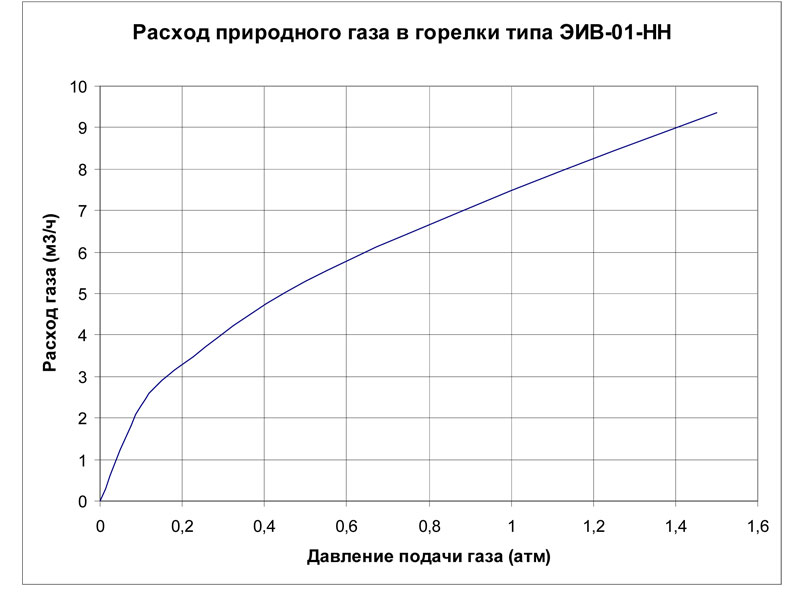

Графики зависимости расхода газа и мощности горелки от давления

- расход

- мощность



Вес


График зависимости веса от длины горелки
