Датчики-реле контроля пламени оптические ультрафиолетовые ПАРУС-002УФ-1

НАЗНАЧЕНИЕ

Датчики-реле контроля пламени оптические типа Парус-002УФ-1Е предназначены для индикации наличия или отсутствия пламени горелок и выдачи сигнала для систем автоматики промышленного энергетического оборудования, работающего на газообразном и жидком видах топлива.
Датчик с функцией 100% самопроверки от фотоприемника до выходного реле

Высокотехнологичный микропроцессорный датчик-реле контроля пламени нового поколения ПАРУС-002УФ-1/ХХХЕ с функцией 100% самопроверки от фотоприемника до выходного реле.

Встроенный блок самодиагностики, обеспечивает полный контроль состояния датчика и, при необходимости, блокировку прохождения сигнала «ПЛАМЯ» при возникновении ошибки.

Основой работы прибора является регистрация постоянной составляющей ультрафиолетового излучения пламени в диапазоне 185…260 нм с регулируемым порогом срабатывания (чувствительности). В датчике использован ультрафиолетовый фотоприемник фирмы Hamamatsu Photonics, являющейся ведущим мировым производителем оптоэлектронных компонентов.

Электронная схема датчика, выполненная на современной элементной базе по технологии CHIP-монтажа, обеспечивает усиление сигнала фотоприемника, что исключает потребность в использовании внешнего усилителя

Отличительными характеристиками датчика ПАРУС-002УФ-1/ХХХЕ являются:

  • компактная, герметичная конструкция (степень защиты IP65);
  • высокая селективность при использовании в многогорелочных котлах, печах и иных установках;
  • нечувствительность датчика к солнечному ультрафиолетовому излучению;
  • функция самопроверки;
  • выходные сигналы – светодиодная индикация и «сухие» контакты реле (коммутируемая мощность до 100 Вт), позволяющие применять датчик практически с любой системой управления;
  • соответствие требованиям ГОСТ Р52229-2004 «Устройства запально-защитные. Общие технические условия» в части, относящейся к устройствам контроля пламени.


Непрерывный контроль технологического процесса производства и испытания каждого прибора на стенде с реальным факелом гарантируют длительную безаварийную работу датчика при условии соблюдения правил обслуживания и эксплуатации прибора.

ОСНОВНЫЕ МОДИФИКАЦИИ

Парус-002УФ-1/24Е, Парус-002УФ-1/220Е

Парус-002УФ-1/24ЕК, Парус-002УФ-1/220ЕК

Фото датчика Парус-002УФ-1Е

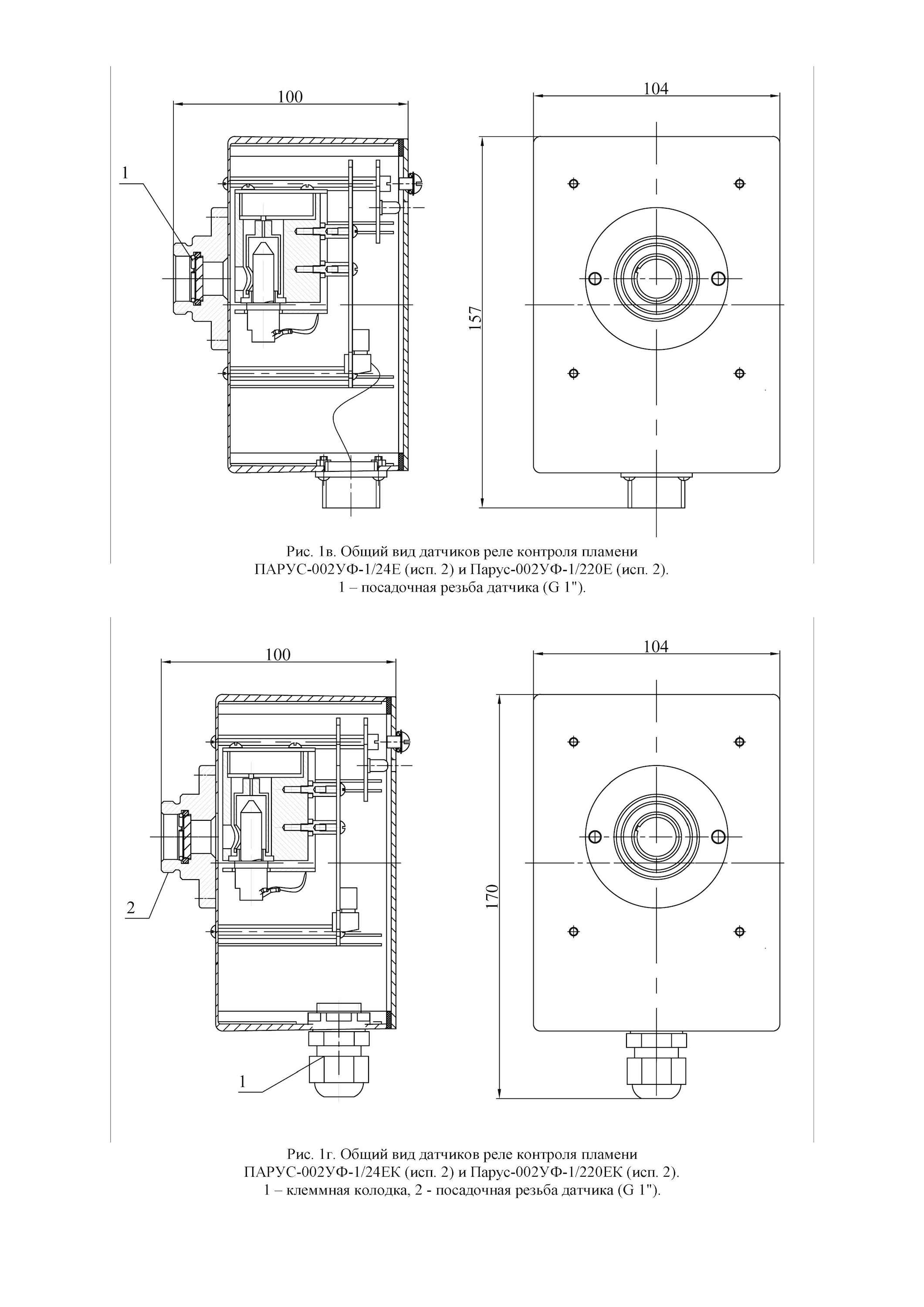

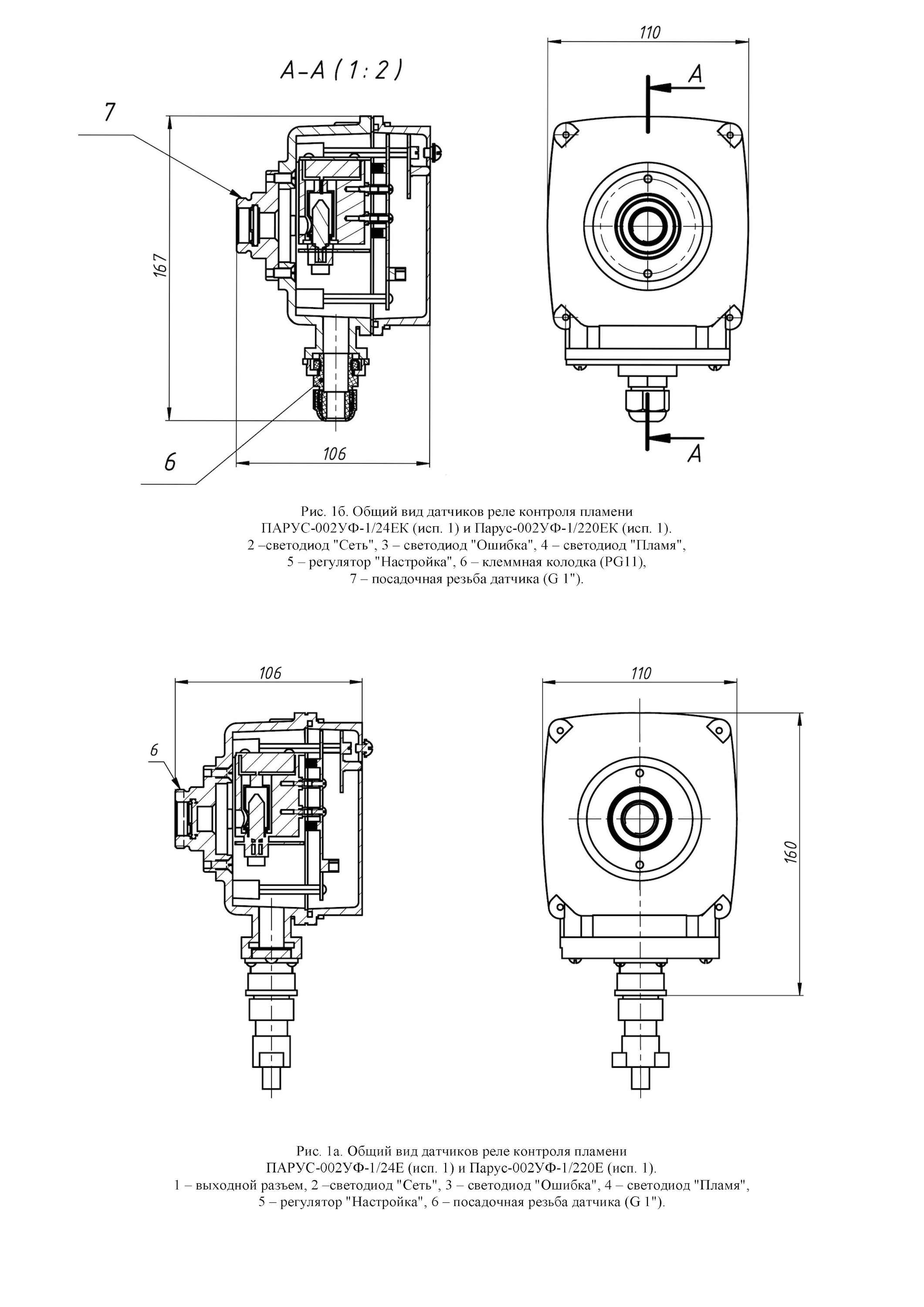

Эскиз датчика Парус-002УФ-1Е

Эскиз датчика Парус-002УФ-1ЕК
Схема подключения датчика Парус-002УФ-1Е



- Парус-002УФ-1/24Е, Парус-002УФ-1/220Е - электронная часть и фотоприемник размещены в одном корпусе (вид присоединения - разъем типа 2РМ22);
- Парус-002УФ-1/24ЕК, Парус-002УФ-1/220ЕК - электронная часть и фотоприемник размещены в одном корпусе (вид присоединения - клеммная колодка);

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

Параметр

Значение

Напряжение питания:

- Парус-002УФ-1/24Е, Парус-002УФ-1/24ЕК

- Парус-002УФ-1/220Е, Парус-002УФ-1/220ЕК


=24+10%/-15%В, ~ 24+10%/-15%В

~ 220+10%/-15%В, 50Гц

Регулировка чувствительности

имеется

Потребляемая мощность

не более 5,0 Вт

Выходной сигнал

группа контактов реле

Коммутируемое напряжение, ток

не более 220 В, 1 А

Коммутируемая мощность

не более 220 Вт, 220 ВА

Время срабатывания

не более 2 с

Исполнение по ГОСТ 14254

IP65

Температура окружающей среды

от -60°С до +60°С

Присоединительный размер

G1

Вес, кг

не более 1,0 кг

Датчики пламени Парус-002УФ-1/ХХХЕ могут быть отгружены в иных корпусах.

ПРИМЕР ЗАКАЗА

Оптический датчик-реле контроля пламени Парус-002УФ-1/220Е.
Оптический датчик-реле контроля пламени Парус-002УФ-1/24ЕК.
